Fresatrice a 5 assi

Fresatrice a 5 assi a doppia colonna

Fresatrice cnc a 5 assi con testa di fresatura rotativa AC

Varie dimensioni e configurazione per soddisfare la domanda degli utenti finali.

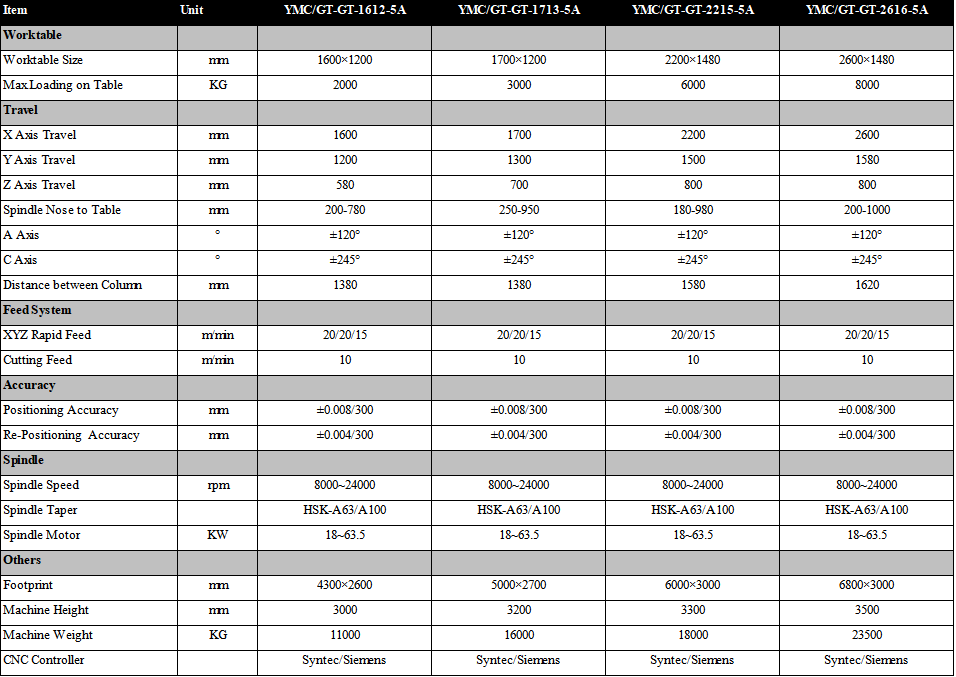

Asse X: 1600~15000 mm

Asse Y: 1200~4000 mm

Asse Z: 500~2000 mm

Asse A: ±100 gradi

C aixs: 360 gradi

5 assi con 4 assi simultanei - tempi di consegna rapidi

5 assi con tempi di consegna simultanei a 5 assi solitamente molto più lunghi



Maggiori dettagli vi danno il benvenuto contattandoci direttamente per offrirvi i migliori tempi di consegna in base alla configurazione finale a cui siete interessati.

Il centro di lavoro a cinque assi, chiamato anche centro di lavoro a cinque assi, è un centro di lavoro ad alto contenuto tecnologico e ad alta precisione utilizzato appositamente per la lavorazione di superfici curve complesse. Strumenti, attrezzature mediche di alta precisione e altri settori hanno un'influenza fondamentale. Il sistema del centro di lavoro CNC con collegamento a cinque assi è l'unico mezzo per risolvere la lavorazione di giranti, pale, eliche marine, rotori di generatori pesanti, rotori di turbine a vapore, grandi alberi motore diesel, ecc.

Il centro di lavoro a portale si riferisce a un centro di lavoro in cui l'asse dell'asse Z del mandrino è perpendicolare al piano di lavoro. La struttura complessiva è una grande macchina per centri di lavoro con una doppia colonna e una trave superiore che forma un telaio della struttura a portale, e al centro della doppia colonna è presente una trave. Particolarmente adatto per la lavorazione di pezzi di grandi dimensioni e pezzi con forme complesse.

Classificazione

Esistono tipi a trave fissa (trave fissa, piano di lavoro in movimento/rotante), tipo a trave mobile (trave che si muove su e giù, piano di lavoro che si muove avanti e indietro), tipo a colonna mobile (piano di lavoro fisso, movimento a portale), tipo di gru (piano di lavoro fisso, croce movimento del raggio) Esistono anche diversi tipi di centri di lavoro a portale nella forma composita di cui sopra. Le caratteristiche di elaborazione, le capacità e gli usi di elaborazione del prodotto non sono esattamente gli stessi.

5- macchine dell'asse:

1.1 Cos'è la 5-lavorazione degli assi?

La lavorazione 5-assi offre infinite possibilità per quanto riguarda le dimensioni e le forme delle parti che è possibile elaborare efficacemente. Il termine "5-asse" si riferisce al numero di direzioni in cui l'utensile da taglio può muoversi. Su un centro di lavoro ad 5-asse, l'utensile da taglio si sposta lungo gli assi lineari X, Y e Z e ruota sugli assi A e C per avvicinarsi al pezzo da qualsiasi direzione, in altre parole, è possibile elaborare cinque lati di una parte in configurazione singola.

1.2 Lavorazione 5-assi simultanea rispetto a lavorazione 3 più 2

Nella lavorazione 5-assi simultanea, i tre assi lineari della macchina utensile (X, Y e Z) e i due assi di rotazione (A e C) si impegnano tutti contemporaneamente per eseguire lavorazioni complesse sui pezzi. Con 3 più 2, la macchina esegue un programma di fresatura 3-assi con l'utensile da taglio bloccato in una posizione inclinata utilizzando i suoi due assi di rotazione. Il processo, noto anche come lavorazione posizionale 5-assi, si basa sul quarto e quinto asse per orientare l'utensile da taglio in una posizione fissa piuttosto che manipolarlo continuamente durante il processo di lavorazione.













I nostri vantaggi:

1. VENDITA DIRETTA IN FABBRICA: miglior prezzo e buon servizio post-vendita.

2. Più di 25 anni di esperienza.

3. L'OEM ed il vario disegno sono disponibili.

4. Squadre professionali: produzione professionale e team di vendita al servizio per voi.

5. Garanzia di qualità. .
