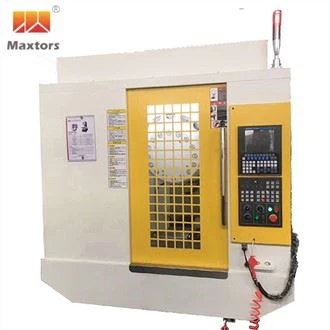

Centro di maschiatura CNC

introduzione al prodotto

CNC Tapping Center adotta il sistema Delta, 8-monitor LCD a colori da pollici con interfaccia uomo-macchina e può progettare un semplice schermo LCD in modo indipendente. Il sistema di modifica del display LCD è semplice e facile da imparare ed è possibile selezionare il software di modifica del display dello schermo del PC, utile per monitorare o controllare il programma. Viene trasmesso ed eseguito dal computer tramite l'interfaccia RS232 del computer o trasmesso direttamente tramite USB. È adatto per la lavorazione di ferramenta, sanitari, utensili abrasivi, ricambi auto, ecc.



La fusoliera, la colonna, la paletta e tutte le parti sono ottimizzate attraverso l'analisi degli elementi finiti per ottenere le migliori prestazioni dinamiche e un'elevata rigidità. L'asse 3- adotta una guida lineare e una vite a ricircolo di sfere ad alta velocità e l'avanzamento rapido può raggiungere i 48 m/min. L'utilizzo di un mandrino ad alta velocità superiore a 12,000 giri/min può fornire prestazioni ad alta velocità e alta precisione. Con il sistema di cambio utensile automatico, la struttura è semplice e stabile e l'affidabilità è elevata, il che può realizzare cambi utensile ad alta velocità.





Capacità di elaborazione

Lavorazione di parti di automobili e motocicli: struttura ad alta rigidità che può essere lavorata poliedrica e lavorazione di contorni, può lavorare vari tipi di parti di automobili e motocicli.

IT, elaborazione di parti di apparecchiature mediche: attraverso l'alimentazione ad alta velocità e il mandrino ad alta velocità e un ragionevole controllo della decelerazione, è possibile ridurre il tempo di ciclo e una produzione efficiente.

Adatto per lavorazioni ad alta velocità su metalli leggeri come alluminio, magnesio e adatto anche per la lavorazione di parti elettriche in acciaio inox.



Articolo	Unità	TC-540	TC-640	TC-750	TC-1000
Tavolo da lavoro
Dimensioni piano di lavoro	mm	650×400	700×420	900×420	1100×500
Max.Caricamento sul tavolo	KG	250	250	300	400
Scanalatura a T	mm	3-14×125	3-14×125	3-14×125	3-14×125
Viaggio
Viaggio XYZ	mm	500×400×300	600×400×300	700×500×330	1000×500×330
Naso mandrino al tavolo	mm	150-450	150-450	150-480	150-480
Sistema di alimentazione
Controllore CNC		FANUC-0iMF	FANUC-0iMF	FANUC-0iMF	FANUC-0iMF
Avanzamento rapido XYZ	m/min	48	48	48	48
Alimentazione di taglio	m/min	10	10	10	10
Rivista ATC/Tool
Capacità degli strumenti		14/16/21T	14/16/21T	14/16/21T	14/16/21T
Peso massimo dell'utensile	KG	3	3	3	3
Max. Tool Dia.	mm	⌀80	⌀80	⌀80	⌀80
Max.Lunghezza utensile	mm	250	250	250	250
Metodo di selezione degli strumenti		Casuale	Casuale	Casuale	Casuale
Precisione
Precisione di posizionamento	mm	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Precisione di riposizionamento	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Mandrino
Velocità del mandrino	giri/min	12000(15000/20000 Opz.)	12000(15000/20000 Opz.)	12000(15000/20000 Opz.)	12000(15000/20000 Opz.)
Cono del mandrino		BT30	BT30	BT30	BT30
Motore mandrino	KW	3.75/5.5	3.75/5.5	3.75/5.5	3.75/5.5
Requisiti di alimentazione	KVA	15	15	25	25
Dimensione della macchina
Impronta della macchina	mm	2200×1600	2300×1800	2400×2200	2700×2200
Altezza della macchina	mm	2900	3000	3200	3200
Peso della macchina	KG	3000	3800	5200	6200



Configurazione standard

● Tipo verticale

● Mandrino di precisione BT30 12000rpm

● Refrigeratore dell'olio del mandrino

● Sistema di ugelli del refrigerante del mandrino

● Tipo ATC 16T a montaggio anteriore

● Guide lineari dell'asse XYZ

● Servomotore dell'asse XYZ

● Paraspruzzi completamente chiuso

● Scambiatore di calore dell'armadio elettrico

● Interfaccia di trasferimento dati

● Sistema di lubrificazione automatico

● Sistema refrigerante di taglio

● Lampada da lavoro a LED

● Spia di fine programma

● Volantino elettronico portatile (MPG)

● Cassetta degli attrezzi

● Bulloni e blocchi di livellamento

● Sistema di taglio ad aria compressa

● Manuale CNC e manuale operativo

● Sistema di raffreddamento per il lavaggio dei trucioli

● Serbatoio dell'acqua

● Porta di sicurezza

● Trasformatore (secondo la tensione locale)

● Controller CNC Mitsubishi



Configurazione opzionale

○Mandrino BT30 15000/20000 giri/min

○Refrigerante attraverso il mandrino (CTS)

○Quadro elettrico CA

○14/21T Sistema ATC/Magazzino utensili montato frontalmente

○Sistema di trasporto trucioli a vite

○Sistema di trasporto trucioli a catena

○La tavola rotante del 4° asse

○La tavola inclinabile e rotante del 5° asse

○Scala lineare

○Sistema di misurazione automatica degli utensili

○Sistema di misurazione automatica del pezzo

○Marchio CE

○Colonna della macchina rialzata

○Controller CNC LNC/Syntec

○Controllore CNC FANUC/Siemens/Heidenhain

○Altre opzioni come richiesto

Applicazione:

Il centro di foratura e maschiatura verticale viene utilizzato principalmente per lavorare lamiere, dischi, gusci, stampi e altre parti con alta precisione,
processi multipli e forma complessa. Può completare continuamente fresatura, foratura, alesatura, alesatura, alesatura, maschiatura e lavorazione precisa di superfici curve tridimensionali bidimensionali e piano inclinato in un processo di bloccaggio. La lavorazione è programmata e il ciclo produttivo è accorciato, in modo che gli utilizzatori possano ottenere buoni benefici economici.



Tale centro di maschiatura cnc ha le seguenti caratteristiche:
1. la fondazione, la colonna, la scatola del mandrino principale, il tavolo scorrevole trasversale, il piano di lavoro e altre parti sono stati progettati con tecnologia di fusione ad alta resistenza.
2. la struttura metallografica interna è molto stabile.
3. le parti di fusione mostrano una composizione geometrica razionale attraverso la cinetica della macchina utensile e l'analisi degli elementi finiti.
4. le parti di base hanno un'elevata natura d'acciaio collocandosi con la nervatura di rinforzo.
5. con l'ampia base, la colonna della cavità a forma di scatola, la base scorrevole allargata e allungante e il design avanzato della meccanica dei materiali, è possibile garantire la capacità di peso.
6. Mandrino ad alta velocità e alta precisione, max. può essere 24000 giri/min:
7. Norma CE e certificato CE;

I nostri servizi





Supporto tecnico per telefono, e-mail o MSN 24 ore su 24 Manuale in inglese amichevole e disco CD video operativo 7-15 giorni lavorativi dopo l'acconto o il pagamento completo. La macchina verrà regolata prima della consegna, il disco operativo/CD è stato incluso.

Il nostro tecnico può fornirti una guida remota online (Wechat, Skype o MSN) se hai qualche domanda

Ingegneri disponibili per la manutenzione dei macchinari all'estero, venditore e acquirente discutono le spese
