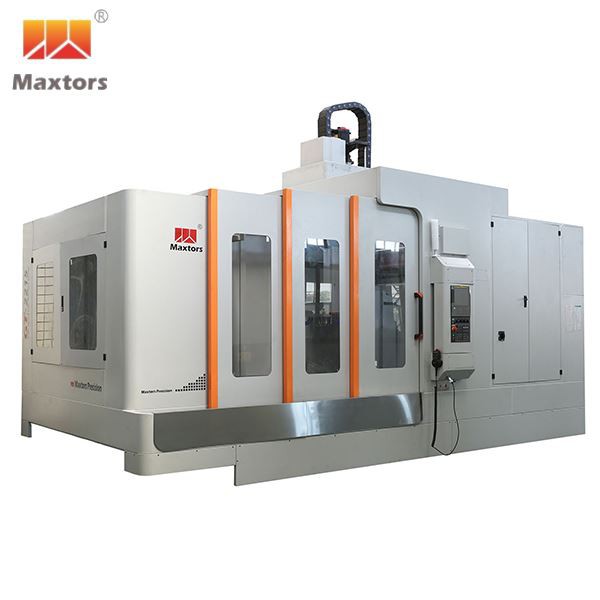

Centro di lavoro a portale

Il centro di lavoro Portal utilizza principalmente attrezzature di alta qualità come le fresatrici a portale per la lavorazione dei pezzi. La fresatrice a portale è una fresatrice con telaio a portale e bancale lungo orizzontale.

Invia la tua richiesta

Descrizione del prodotto

Il centro di lavoro a portale è un'apparecchiatura di lavorazione automatizzata e utilizza principalmente attrezzature di alta qualità come fresatrici a portale per la sgrossatura o la finitura di parti. La fresatrice di questa attrezzatura è a portale, a letto lungo orizzontale, ed è composta da un portale, un comodino e un sistema di controllo elettrico. Ha le caratteristiche di elevata rigidità, alta efficienza, funzionamento conveniente, struttura semplice e buone prestazioni complete, che possono aiutare molti produttori con bassi costi di investimento a produrre molte parti di alta qualità.

La macchina integra più operazioni di lavorazione in un unico centro di lavoro, quindi è più automatizzata rispetto ai metodi di lavorazione tradizionali. Allo stesso modo, questo metodo di lavorazione riduce il coinvolgimento umano per ridurre gli errori dimensionali causati dall'uomo. La macchina può aiutare gli utenti ad aumentare l'efficienza economica e ridurre i costi di manodopera. I centri di lavoro Portal offrono qualità e prestazioni eccezionali e i prodotti che produciamo sono rigorosamente testati, quindi puoi scegliere con fiducia.

Specifiche di prodotto

Articolo	Unità	GT-2215
Viaggio
Corsa dell'asse X	mm	2200
Corsa dell'asse Y	mm	1500
Corsa dell'asse Z	mm	800
Naso mandrino al tavolo	mm	150-950
Distanza tra le colonne	mm	1580
Tavolo da lavoro
Dimensioni piano di lavoro	mm	2200×1480
Max.Caricamento sul tavolo	KG	6000
Mandrino
Velocità del mandrino	giri/min	15000
Cono del mandrino		HSK-A63
Avanzamento
Avanzamento rapido XYZ	m/min	15/15/7.5
Alimentazione di taglio	m/min	7.5
ATC (OPZ.)
Capacità		24T
Precisione
Precisione di posizionamento	mm	±0.008/300
Precisione di riposizionamento	mm	±0.005/300
Altri
Orma	mm	6000×3000
Altezza della macchina	mm	3300
Peso della macchina	KG	18000
Controllore CNC		Siemens 828D

Configurazione standard (Controller CNC SIEMENS)

Sistema di controllo CNC Siemens 828D

Mandrino HSK-A63 15000RPM

Servomotore asse XYZ

Dispositivo di raffreddamento del serbatoio dell'acqua

Dispositivo auto.lubrificante

Copertura protettiva esterna

Dispositivo di soffiaggio del mandrino

Radiatore dell'olio del mandrino

Armadio di controllo elettrico

Trasformatore

CA per armadio elettrico

Generatore di impulsi manuale (MPG)

Lampada funzionante

Spia luminosa a tre colori

Monitor LCD

Cassetta degli attrezzi

Tamponi di livellamento

Manuale operativo

Componenti principali

NO.	elementi	Marca
1	Controllore CNC	Siemens
2	Motore asse X/Y/Z	Siemens (7.2/5.2/5.2KW)
3	Vite a ricircolo di sfere	HIWIN/PMI (Φ63/Φ50/Φ50mm)
4	Guida lineare	HIWIN/PMI (55/55/45mm, asse Z 4 binari)
5	Mandrino	KENTURN/REALE
6	Radiatore dell'olio del mandrino	TNP/RUCOL
7	Pompa dell'acqua	Luikar
8	Servoaccoppiamento	R più W/KTR
9	Sistema di lubrificazione	HERG
10	Componente principale del sistema elettrico	Schneider
11	CA per armadio elettrico	RUCOL/FREE
12	MPG	TOSOKU/SIEMENS
13	Trasformatore	JUHVER/SUENNLIANG
14	Copertura di protezione esterna	MAXTOR

Opzioni
	NO.	COMPONENTE	MARCA	ORIGINE	Nota
	1	Cambio utensile automatico	SANJET/AIMACH	Taiwan/Cina
	2	Sistema automatico di misurazione degli utensili	BLUM/MARPOSS/Maxtors	Germania/Italia/Cina
	3	Sistema automatico di misurazione dei pezzi	BLU	Germania
